グランドパッキンとは？構造・役割・メカニカルシールとの違い

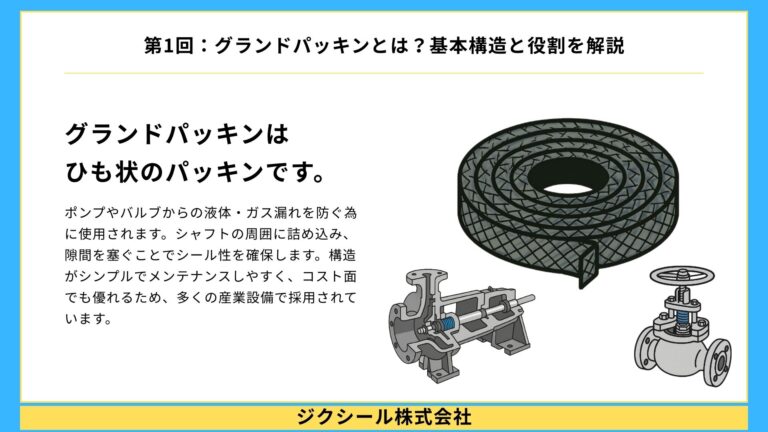

グランドパッキンは、編組したひも状のシール材をリング状に切り、ポンプや撹拌機などの回転軸、バルブの弁棒と機器本体の隙間へ詰めて使う軸封部品です。漏れを適切に制御しながら軸や弁棒を動かせるようにします。

グランドパッキンの基本構造

一般的な軸封部では、複数のパッキンリングをスタッフィングボックスへ挿入し、グランド押さえで軸方向に締め付けます。締付力によってパッキンが軸・スリーブ側とボックス内面側へ広がり、漏れの通り道を狭くします。

密封の詳しい考え方は、グランドパッキンの仕組みと密封原理で確認できます。

役割は「漏れを適切に制御する」こと

回転軸に使うグランドパッキンでは、漏れを完全に止めることだけを目標にすると、潤滑や冷却が不足して摩擦・発熱が増える場合があります。必要な漏れ量は設備、流体、温度、圧力、回転数、パッキン材質によって異なるため、設備メーカーとパッキンメーカーの指定を優先します。

一般的な漏れ量の目安はグランドパッキンの漏れ量、交換後の締付けはグランドパッキンの正しい調整方法を参照してください。

安全上の確認：危険流体、高温・高圧、漏れの急増や飛散がある場合は、運転中の増し締めだけで対応せず、現場の安全手順に従って停止・点検します。

グランドパッキンとメカニカルシールの違い

どちらも軸まわりの漏れを抑える部品ですが、密封する仕組みと保全方法が異なります。優劣だけで決めず、流体、運転条件、許容できる漏れ、保全体制に合わせて選びます。

メカニカルシールの構造、種類、選定条件はメカニカルシールの基礎・選定ガイドで確認できます。

選定・交換前に確認する項目

• 設備名、メーカー、型式、軸径、スタッフィングボックス寸法
• 流体名、濃度、温度、圧力、回転数、固形分や摩耗性の有無
• 現在のパッキン材質・寸法・リング数と、交換・増し締めの履歴
• 漏れ量の変化、異音、振動、発熱、能力低下の有無
• 軸・スリーブの傷や摩耗、軸受、芯出し、配管荷重など機器側の状態

漏れの原因がパッキンだけとは限りません。症状に応じて軸封部品、軸、軸受、芯出し、運転条件を切り分けます。
